| Manufacturer | |

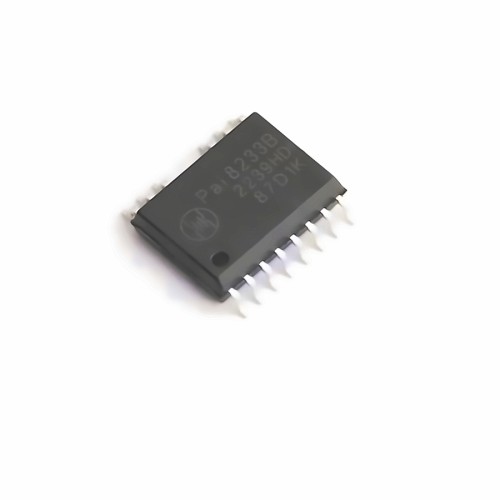

| Mfr. Part # | Pai8233B-WR |
| EBEE Part # | E85447695 |
| Package | SOIC-14-WB |
| Customer # | |
| Datasheet | |
| EDA Models | |
| ECCN | - |
| Description | WBSOIC-14 Isolators - Gate Drivers ROHS |
| Qty. | Unit Price | Ext. Price |
|---|---|---|
| 1+ | $1.5693 | $ 1.5693 |
| 10+ | $1.2647 | $ 12.6470 |
| 30+ | $1.0970 | $ 32.9100 |
| 100+ | $0.9078 | $ 90.7800 |
| 500+ | $0.8231 | $ 411.5500 |
| 1500+ | $0.7847 | $ 1177.0500 |
| Type | Description | Select All |
|---|---|---|
| Category | Power Management (PMIC) ,Isolators - Gate Drivers | |
| Datasheet | 2Pai Semi Pai8233B-WR | |
| RoHS | ||
| Operating Temperature | -40℃~+125℃@(Ta) | |
| Quiescent Current | 500uA | |
| Number of Channels | 2 | |
| Voltage - Supply | 3V~5.5V;25V | |
| load type | IGBT;MOSFET | |
| Driven Configuration | Half-Bridge | |
| Rise Time | 18ns | |
| Fall Time | 12ns | |
| Isolation Voltage(Vrms) | 5000 | |
| CMTI(kV/us) | 100kV/us | |
| Current - Output High(IOH) | 4A | |
| Current - Output Low(IOL) | 8A | |
| Input Logic Level - Low | 0.8V~1.2V | |
| Input Logic Level - High | 1.6V~2V |
| Qty. | Unit Price | Ext. Price |
|---|---|---|
| 1+ | $1.5693 | $ 1.5693 |
| 10+ | $1.2647 | $ 12.6470 |
| 30+ | $1.0970 | $ 32.9100 |
| 100+ | $0.9078 | $ 90.7800 |
| 500+ | $0.8231 | $ 411.5500 |
| 1500+ | $0.7847 | $ 1177.0500 |
